Rectificadora de insertos periféricos CNC

Como uno de los principales fabricantes nacionales de rectificadoras de insertos periféricos CNC, TXMC tiene su sede en Wenling, Zhejiang. Con más de 20 años de experiencia en herramientas, gestiona toda la cadena, desde la I+D hasta el comercio, prestando servicios en 128 países. Su gama de productos incluye amoladoras de precisión para brocas, machos de roscar, herramientas de torno y periféricos, y TXMC espera crear valor con usted en el futuro.
Modelo: TX-SE400

Enviar Consulta

Descripción del Producto

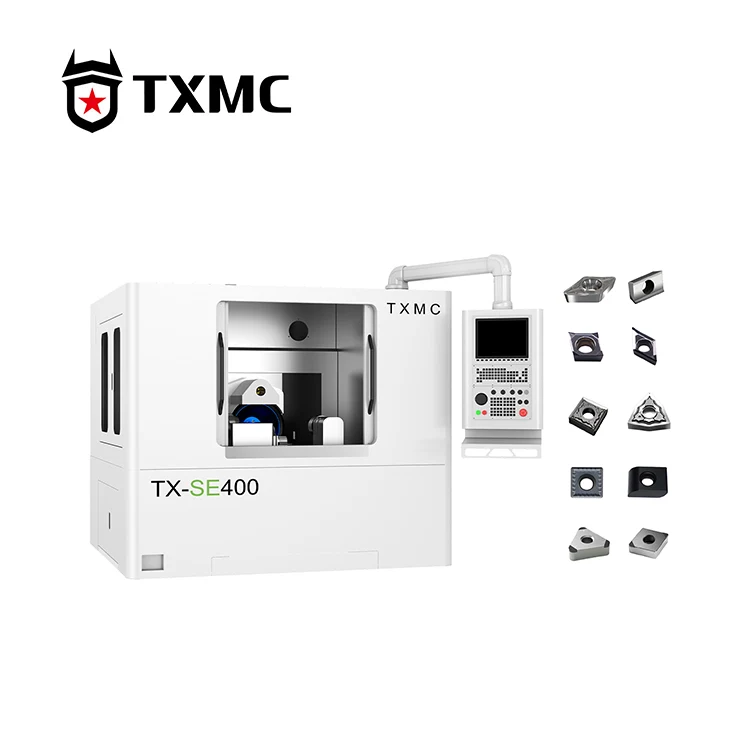

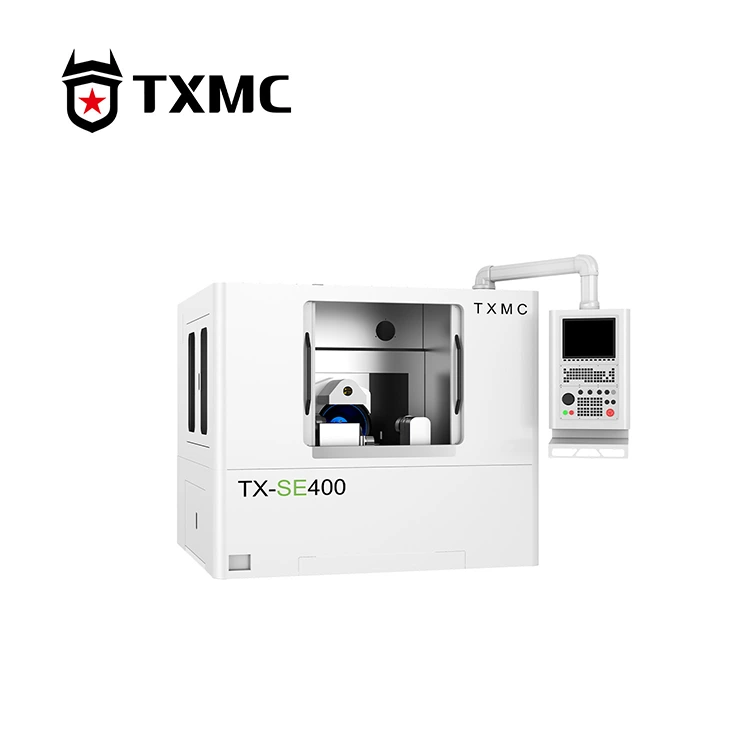

La máquina rectificadora de insertos periféricos CNC TX-SE400 de la marca TXMC es una máquina especializada para rectificar los bordes periféricos de insertos indexables. No sólo permite el biselado de plaquitas por una cara, sino que también desarrolla de forma innovadora capacidades de rectificado de plaquitas no estándar. Para rectificar curvas y espirales complejas, los ajustes de mecanizado se pueden completar con un solo clic importando dibujos.

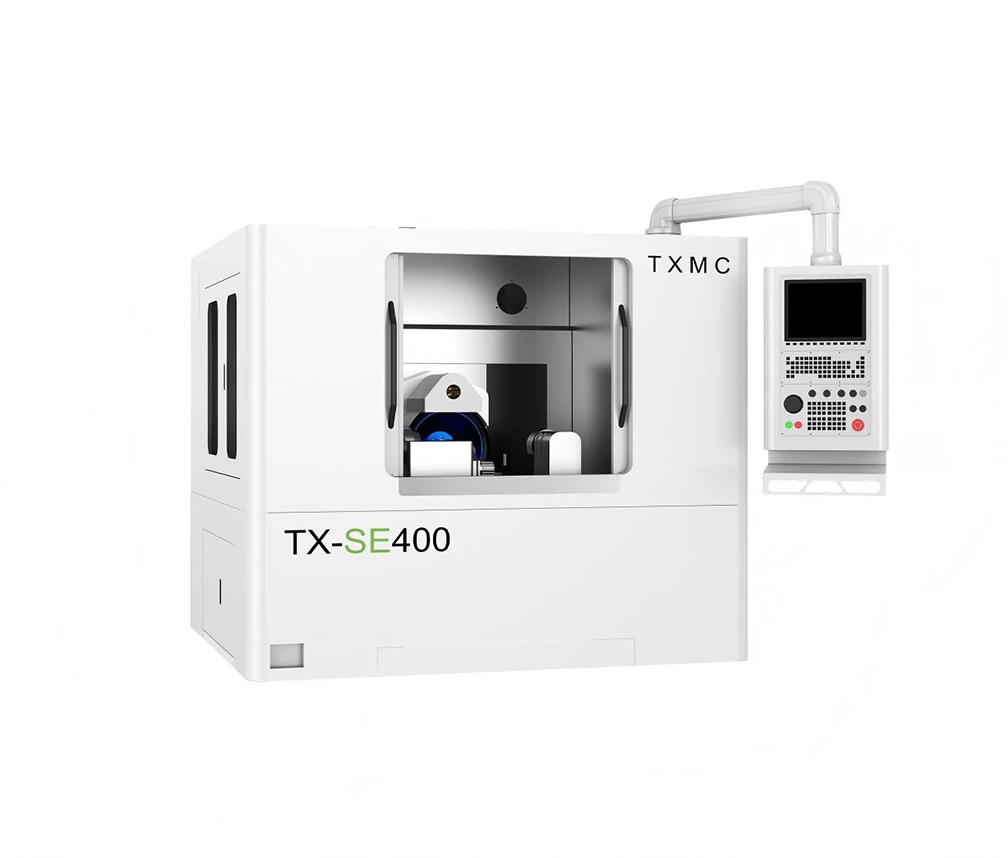

CNC Peripheral Inserts Grinding Machine

Parámetro de productos

Círculo mínimo inscrito de inserción	2,8 mm	Velocidad máxima de rotación del eje B	360°/S
Círculo circunscrito máximo de inserción	40mm	Precisión de posicionamiento del eje B	0,005°
Diámetro de la muela	400 mm	Precisión de posicionamiento repetido del eje B	0,002°
Velocidad máxima del husillo	2000 rpm	Rango de rotación del eje C	-90°~ +28°
Potencia del motor del husillo	5,5 KW	Velocidad máxima de rotación del eje C	150°/S
viaje del eje x	100mm	Precisión de posicionamiento del eje C	6 segundos de arco
Velocidad máxima de movimiento del eje X	10000 mm/min	Espesor máximo de sujeción	25mm
Precisión de posicionamiento del eje X	0,002 mm	Presión de sujeción	500~9000N
Precisión de posicionamiento repetido del eje X	0,001 mm	Presión de aire comprimido	0,6 MPa
recorrido del eje Y	200 mm	Modo de ajuste	Ajuste en línea
Velocidad máxima de movimiento del eje Y	10000 mm/min	Potencia eléctrica total	30 KVA
Precisión de posicionamiento del eje Y	0,002 mm	Peso de la máquina	4000 kilogramos
Precisión de posicionamiento repetido del eje Y	0,001 mm	Dimensiones	230x195x195cm

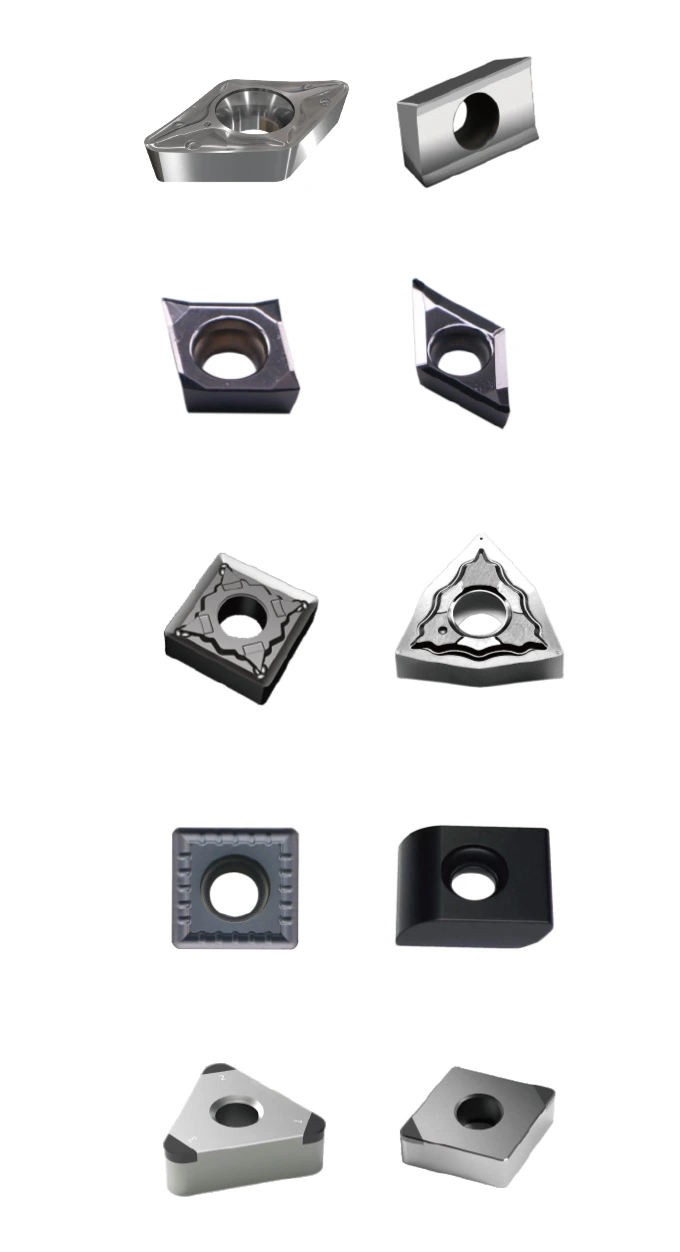

CNC Peripheral Inserts Grinding Machine

Más información

La rectificadora de insertos periféricos CNC tiene una configuración extremadamente beneficiosa. Los ejes X e Y utilizan guías de rodillos de alta precisión HIWIN con motores lineales Akribis, el eje B utiliza un motor de accionamiento directo DD con una construcción patentada y el eje C utiliza una mesa giratoria de engranaje helicoidal con un codificador de ángulo de rejilla de tiempo para lograr una precisión repetible de 6 segundos de arco. El diseño total proporciona un ruido mínimo, una baja fluctuación de par, una rigidez extremadamente alta y un funcionamiento sin mantenimiento a largo plazo. El husillo eléctrico síncrono de alto par de 5,5 KW emplea una gestión continua del par, lo que proporciona rigidez, resistencia a la vibración y longevidad superiores, lo que da como resultado una mayor fuerza de corte y un funcionamiento más silencioso. Está equipado con una sonda KEYENCE, que le permite medir correctamente las dimensiones de la circunferencia exterior del inserto y compensar macro el centro, asegurando la coherencia en las dimensiones del círculo inscrito y del ángulo libre.
