Rectificadora manual de insertos PCD
TXMC es un fabricante de rectificadoras manuales de insertos PCD, especializado en rectificadoras de herramientas, rectificadoras de herramientas universales y máquinas herramienta de precisión. A través de investigación y desarrollo independiente, TXMC ha desarrollado más de sesenta tipos de equipos de reafilado de herramientas. Con presencia en más de cincuenta países, es un fabricante mundial líder en la industria.
Modelo: TX-M6
Enviar Consulta
Descripción del Producto

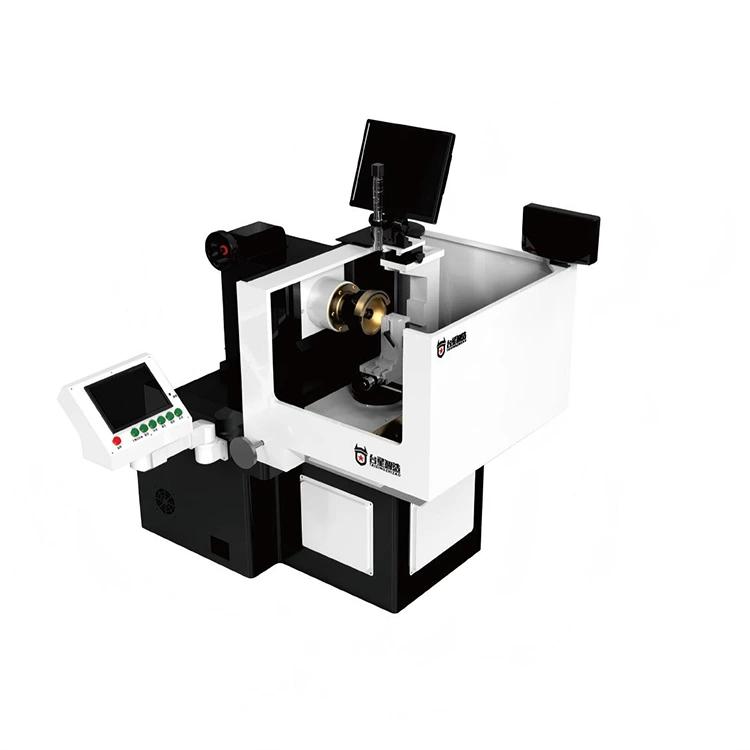

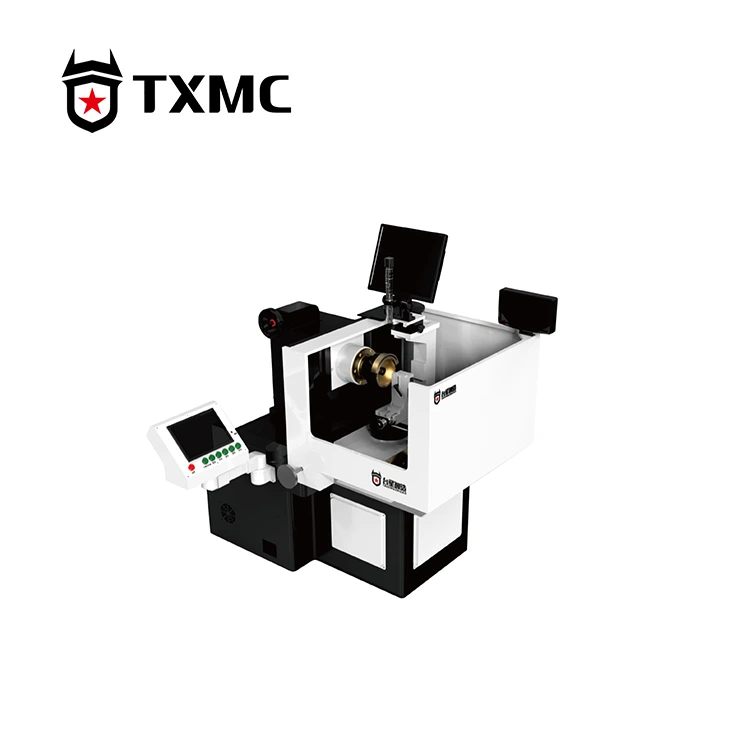

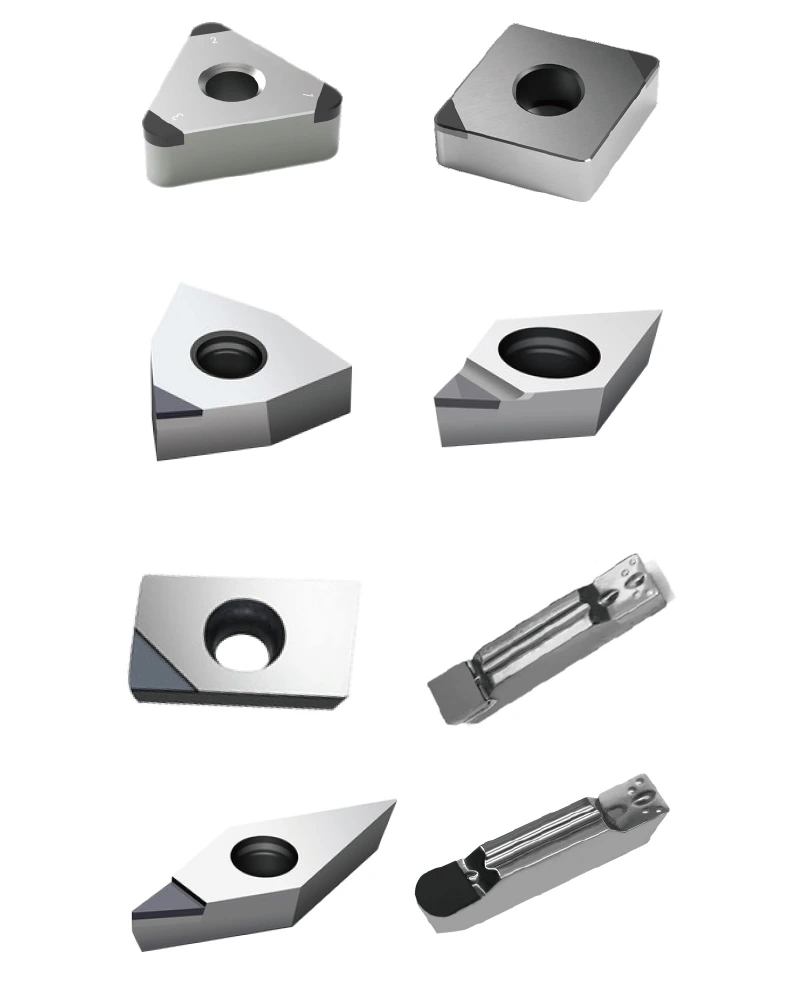

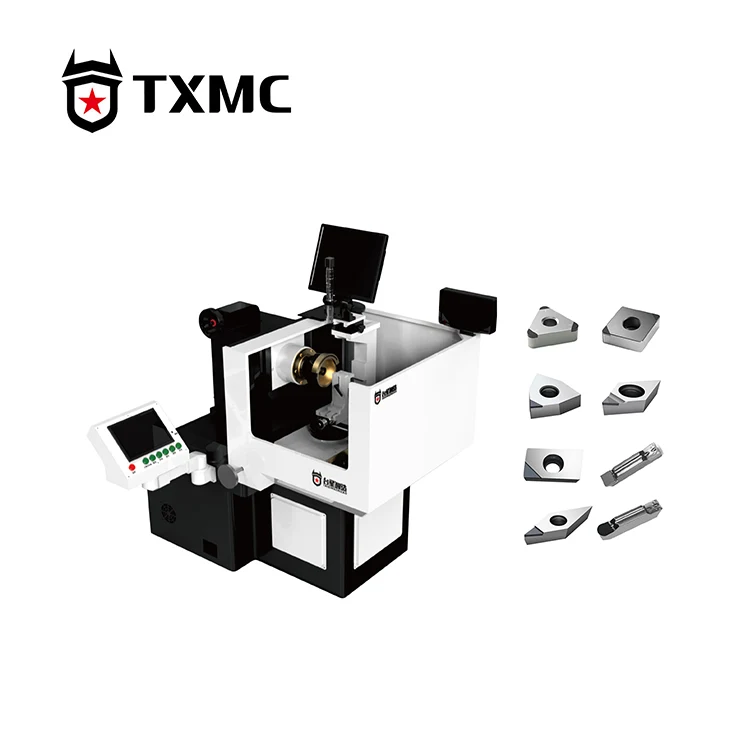

La duradera máquina rectificadora manual de insertos de PCD TX-M6 también es una rectificadora manual de herramientas de precisión, diseñada para el mecanizado de alta precisión de herramientas de PCD, CBN y carburo. Equilibra la precisión de la máquina, la rigidez estructural, la facilidad de operación y la eficiencia de la producción. La máquina presenta de forma innovadora una cámara CCD inteligente, que permite la planificación arbitraria de marcas de ángulo de radio (R). Integra funciones prácticas como medición de ángulos y comparación de líneas paralelas, adaptándose rápidamente a las necesidades de mecanizado de herramientas no estándar.
El cuerpo de la máquina está hecho de una sola pieza de fundición de alta calidad y tiene un diseño estructural resistente a la presión. El tratamiento de envejecimiento natural mejora la estabilidad y disminuye la deformación manteniendo una precisión excelente. La inclusión de codificadores lineales y codificadores angulares importados mejora la precisión. El sistema operativo construido de forma independiente también permite a los clientes programar la máquina según sea necesario, haciéndola más conveniente y eficiente.
Parámetro de productos
|
viaje del eje x |
300 mm |
recorrido del eje C |
±110° |
|
Precisión de posicionamiento repetido del eje X |
0,01 mm |
Precisión de posicionamiento repetido del eje C |
0,01° |
|
recorrido del eje Y |
100 mm (manual) |
Método de frenado del eje C |
Freno de disco activado |
|
Precisión de posicionamiento repetido del eje Y |
0,002 mm |
Eje X del accesorio |
65mm |
|
Velocidad máxima de desplazamiento de dos ejes. |
300 mm/s |
Rectitud del eje FixX |
0,01 mm |
|
Recorrido del ángulo del husillo |
-5°a 25°(manual) |
AccesorioEje Y |
65mm |
|
Método de rotación del husillo |
husillo electrico |
Rectitud del eje Y del accesorio |
0,01 mm |
|
potencia del husillo |
3kW |
Rango de imágenes visuales |
R0.05-R10 (ajustable) |
|
Velocidad del husillo |
6000RPM |
Dimensión |
120*120*180cm |
|
Diámetro interior de la muela abrasiva |
40mm |
Peso de la máquina |
1800KGS |
|
diámetro exterior de la muela abrasiva |
Φ100-Φ200mm |
Método de enfriamiento |
Refrigeración por agua |
Accesorios opcionales
La máquina rectificadora manual de insertos PCD también puede equiparse con otros accesorios, como una máquina biseladora negativa de CBN, una unidad rectificadora de barras redondas y un dispositivo de biselado negativo. El filtro de bolsa forzada de 60 litros que lo acompaña presenta un diseño de filtración especial que proporciona una precisión de filtración extremadamente alta. Con una disposición adecuada del anillo de sellado, puede lograr un funcionamiento 100% libre de fugas, cumpliendo plenamente con diversos requisitos de procesamiento.
